Zsugorodási sebesség és a pp pp hőformázó lapok

Mint mindannyian tudjuk, a PP -anyagokat viszonylag nehéz termékek kialakítani a hólyagos hőformázás során. A PP anyag magas kristályosságának köszönhetően a zsugorodási sebesség viszonylag nagy, általában 1,0–2,0 körül, de a specifikus zsugorodási sebesség a méretéhez, vastagságához és öntési időhöz kapcsolódik. A PP -anyagok zsugorodási sebessége elsősorban az anyag öntési idejétől függ. Minél hosszabb az öntési idő, annál alacsonyabb lesz a zsugorodási sebesség.

A PP -anyagokat általában két típusra osztják a hőformázásban: hólyagos formázás és csésze öntés. A buborékfóli anyagokat nagy átlátszóságra osztják, fehér anya/természetes szín/arany és ezüst stb. hőreformáló zsugorodási arányok. Ezért a hőformázás nehézsége szintén eltérő.

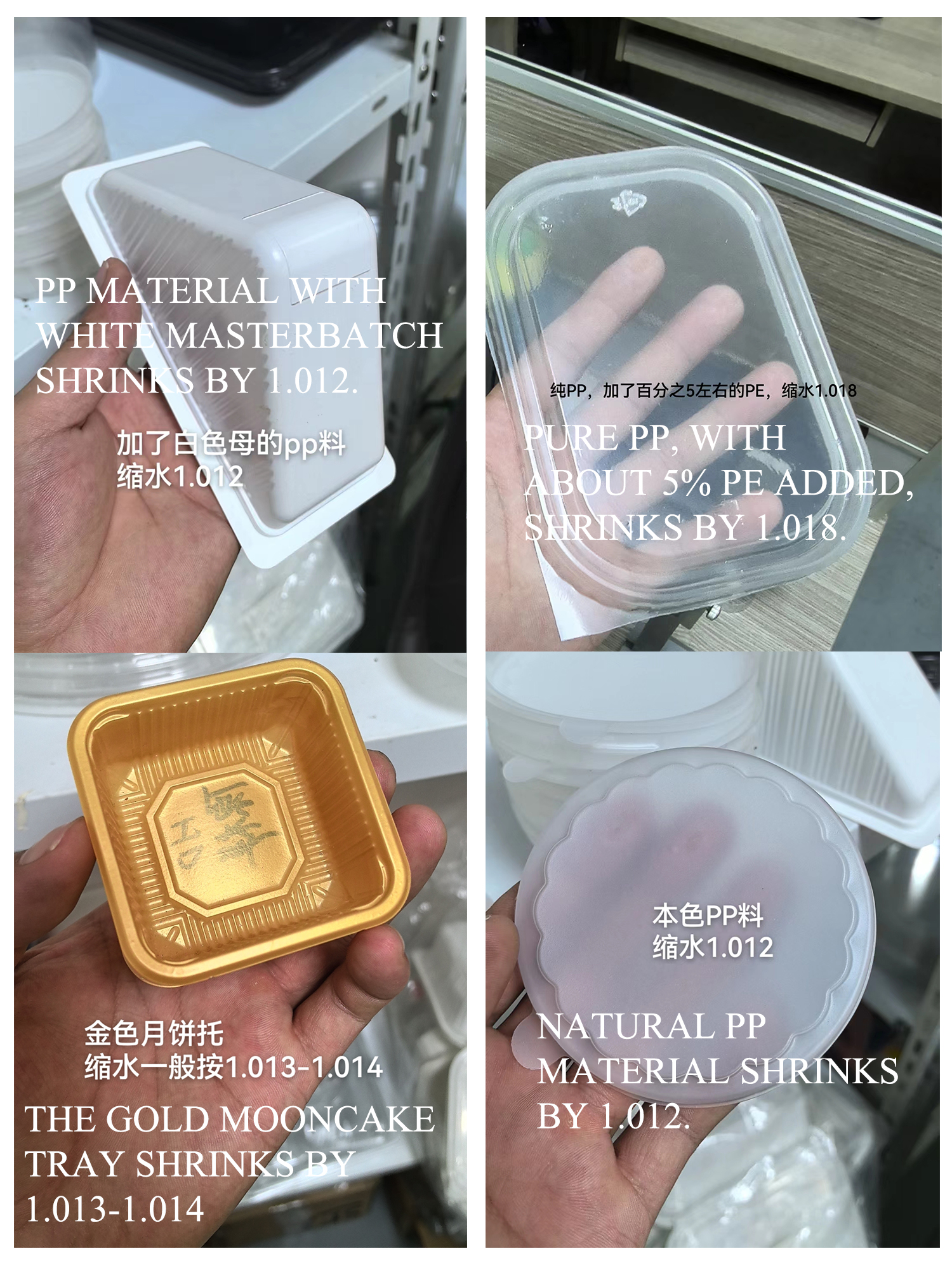

A zsugorodás relatív érték, és a specifikus adatokat az öntési körülmények, a penészrész szerkezete (vízáramlás/víz áztatás) és más tényezők befolyásolják. A tényleges alkalmazásokban a különböző anyagokat és az öntési folyamatokat meghatározott feltételek szerint kell kiválasztani, hogy minimalizálják a zsugorodásnak az alkatrészek méretére és alakjára gyakorolt ​​hatását. Képpélda:

Az 1,012 -et állítólag 12 ezredes, azaz ennek a zsugorodási sebességnek a felhasználásával 1000 mm 12 mm -rel csökken, és 100 mm 1,2 mm -rel csökken.
Általában az ebéddobozok hossza és szélessége 280/200. Ha az anyag 1,012-1,018 között csökken, akkor kb. 3-5 mm-rel csökken.

Hogyan lehet kiszámítani a különböző zsugorodási sebesség és a hólyagos penész elrendezése közötti kapcsolatot?
Valójában nincs közvetlen kapcsolat a zsugorodás és a betűkészlet között. Függetlenül attól, hogy a termék 1,012 -rel vagy 1,018 -ra csökken, ez nem befolyásolja a betűkészülési távolságot. A betűkészlet csak a termék mélységéhez és magasságához kapcsolódik.

Általában egyetlen termék zsugorodik a betűkészítés előtt. A termék mélysége a szerszám -betűsítés mélységétől függ. Minél mélyebb a mélység, annál nagyobb a távolság a táblák között.
A termék magassága a lyukasztástól függ. A termék magasságának és a penész közötti távolságnak a képarányának legalább 1: 0,8 -nak kell lennie.

Ha a lyukasztás 40 mm magas, az 1–0,8 oldalarány alapján a szerszám -távolság 40x0,8 = 32 mm $ $ minimum távolság
